黑白液晶显示屏 段码屏、单色LCD与LCM液晶模块的专业定制指南

黑白液晶显示屏 段码屏、单色LCD与LCM液晶模块的专业定制指南

在工业控制、医疗设备、电力系统与UPS不间断电源等领域,黑白液晶显示屏凭借其低功耗、高对比度、宽温适应性和长期可靠性,始终占据着不可替代的位置。其中,段码屏与单色LCD作为最常见的显示方案,配合LCM液晶模块的灵活定制,能够满足各类嵌入式系统的显示需求。本文将围绕这几个核心概念,为您梳理选型与定制中的关键要点。

一、黑白液晶显示屏的核心优势

黑白色调并不意味着功能单一。相较于彩色TFT屏,单色LCD具有以下显著优势:功耗极低,适用于电池供电或长期在线设备;强光下可读性出色,配合反射或半透模式,在户外依然清晰可见;工作温度范围宽,可达-30℃至80℃;使用寿命长,不易出现色彩衰减。这些特性使得黑白液晶显示屏成为工业仪表、电力测量设备、UPS电源面板等领域的首选。

二、段码屏:结构简单,显示直观

段码屏是最基础也最成熟的LCD类型。它通过预先设计的固定笔画(如数字、字母、符号)进行显示,驱动简单、成本低廉。段码屏通常用于只需显示数字、单位符号和简单状态的场合,例如电子秤、温控器、UPS液晶屏中的电压/电量指示。其缺点是无法显示任意图形或中文,因此更适合显示内容固定的产品。

三、单色LCD:点阵的灵活性

当显示内容需要更多的字符、汉字或图形时,单色点阵LCD成为更合适的选择。常见的单色LCD包括122×32、128×64、160×128、240×160等分辨率。它们能够显示多行中文、自定义图标及复杂曲线,同时保持黑白的简洁视觉效果。与段码屏相比,单色点阵屏在软件驱动上需要控制器支持,但硬件设计依然简单,且成本介于段码屏和彩色屏之间。

四、LCM液晶模块:即插即用的整体方案

LCM液晶模块是液晶显示屏(LCD)、驱动IC、背光、连接器乃至触控面板的集成组件。采用LCM定制方案,客户无需自行设计复杂的驱动电路,显著缩短开发周期。针对黑白显示,常见LCM方案包括:

  1. 段码式LCM:集成段码驱动,可直接与MCU的I/O口或SPI接口连接,主要用于UPS面板、充电桩显示等。
  2. 字符点阵LCM:内置字库,通过并口或串口发送ASCII码即可显示,如1602、2004模块。
  3. 图形点阵LCM:提供全屏图形缓存,可绘制任意点、线、图像,适合菜单与波形显示。

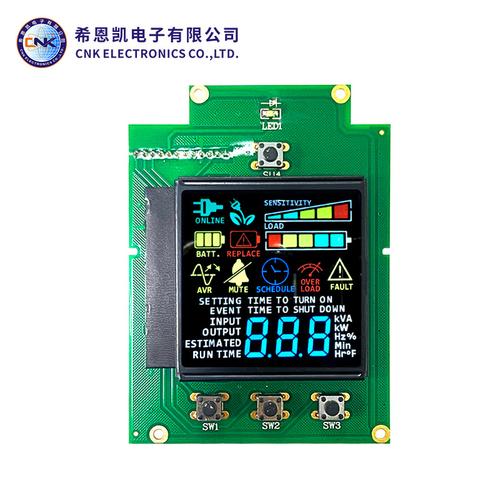

五、UPS液晶屏的定制要点

UPS不间断电源对显示屏有特殊要求:

  • 显示内容:输入/输出电压、频率、负载百分比、电池电量与状态、故障告警等。
  • 环境要求:需在机房或工业现场长期工作,因此要求宽温、抗电磁干扰、防潮防尘。
  • 视角与背光:因面板可能处于较低或较高位置,通常需要宽视角;LED背光亮度可调,以节能并延长寿命。
  • 可靠性:优质原厂LCM应通过高低温循环、振动及寿命测试,确保十年以上的稳定供货。

六、原厂定制的流程与优势

选择具备LCM原厂定制能力的供应商,能够实现从需求到量产的全链条质量控制。典型定制流程包括:

  1. 需求沟通:明确段码或点阵类型、分辨率、尺寸、接口(并口/SPI/I²C)、视角方向、背光颜色、工作温度等。
  2. 方案评估:工程团队凭借既有段码屏和单色LCD平台,推荐最优方案,或绘制专用段码图案。
  3. 打样验证:按需制作FPC、PCB、外壳,提供样机供装机测试。
  4. 批量生产:遵循ISO体系,确保一致性与长期供应。

原厂定制的主要优势:

  • 参数匹配度高,避免通用模块裁剪尾线、像素错位等问题;
  • 可添加品牌Logo、丝印及专属UI,提升产品辨识度;
  • 获得工程与生产团队的长期技术支持,应对停产或替换风险。

七、选型建议小结

面对具体项目,可参考以下决策逻辑:显示字符和图案是否超出段码长度限制?如需显示多行中文、动画则选单色LCM点阵;只看数字、固定图标则列尾段的段码屏;对成品体积敏感则应优选返修率低、易于装配的集成LCM模块;对供电有限重视低功耗,黑底白字或黄绿模式足够满足需求。对于已经成功的产品,尊重原厂LCM的密封比和显示特团也是降低总体易成本的体现。\n\n黑白液晶屏虽然传统务实,技术迭代并未放缓。只要结合黑字白屏的特点与LED背光、宽角度优化,在与L原厂工程团队配合完成LCM定制,段码型或点阵型的方案都可以让显示无忧得确保系统交互稳定美观。
